J715水控機客戶使用說明書

文章出處：http://www.fnb2o.cn 作者：興邦開發部

水控使用說明書

一、產品配置

       非接觸式IC卡水控機系統由水控機、DC12V電源、電磁閥或電動閥、流量計（流量模式需配）、用戶卡若干張、水控系統一卡通軟件、讀卡器、充值機（可選）幾部分完成。適用于學校、工廠、醫院、公共浴室、公寓等各種需要節水的場所。





                             興邦J715 IC水控機

二、技術參數

1．電源：DC12V；功率<1.5W；

2．工作模式：流量模式、時間模式、余額模式；

3．扣費精度：流量模式（1分/20毫升）、時間（1分/秒）、余額（1分/秒）；

4．顯    示：5位數碼管顯示；

5．工作環境：溫度：0℃～70℃ ；濕度：10%～90%；

6. 讀卡類型：IC系列為MIFARE ONE卡；

7．讀卡頻率：IC系列為13.56MHZ；

8. 讀寫時間：≤100ms；

9. 卡感應距離：1cm-3cm；

10. 體積：146MM*106M*51MM；

11. 重量：458g

三、產品功能特點

1．全防水設計，上下殼接口有硅膠密封防水；

2．機器的各種常見故障，都有相應的錯誤代碼指示；

3. 采用非接觸式IC卡，與磁卡、接觸式IC卡相比，具有免接觸、使用方便、更高的保密性和可靠性等優點；

4. 自由控制出水、停水，既方便使用又避免設備進水的潛在風險；

5. 具有指示功能，紅色指示燈亮代表放水；

7．具備三種消費模式：余額模式、時間模式、流量模式三種，用戶可根據自身情況任選其一；

8．記錄消費明細數據，脫機模式下可存儲3000條消費明細記錄；

9．可用管理卡或通過軟件下載兩種方式設置控制器的消費模式及扣費費率、初始化水控機上的參數、黑名單和消費明細；

10．可通過控制卡改變水控的機器號、停水方式，選擇拿卡停水、拿卡不停水；

11．具有黑名單功能，掛失卡拒絕消費；

12.水控機的時間通過軟件下載參數來更新；

四、使用說明

1．設備使用說明

1)    待機界面顯示機器號：Axxxx（xxxx代表機器號）；

2)    刷卡即可放水，同時電磁閥劃電動閥打開，紅色提示燈點亮，開始流水，將卡拿走即可退出此次消費（拿卡停水方式）；

3)    新增刷卡右邊流水，滑到左邊停水功能。（豎直插卡）

2．機器提示錯誤處理方法



五、接線

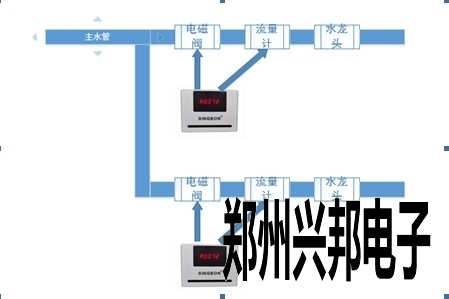

1)    設備接線方

（圖1）



2)    各配件接線



紅 色：12V 電源              黑 色：GND

綠 色：485+                  黃 色：485-

白 色：電磁閥                藍 色：電磁閥

棕 色：流量計電源正

紫 色：流量計電源負

灰 色：流量計信號線

注：流量計的電源線切勿和水控的電源線連在一塊，還有流量計的信號線也切勿和水控的電源線連在一塊，以免造成短路。如果連線將導致設備不能用，后果自負。

六、注意事項

1．在使用本設備時，應遵循下述基本注意事項；

a)    在使用初始化功能初始化水控機時，先確認水控機內是否仍有未采集數據；

b)    用戶刷卡時，將卡在水控機的感應區輕輕一靠即可，勿用卡片拍打機器；

c)    機殼表面沾有污垢和灰塵時，用干燥的細布擦干凈即可，不得使用清潔液及其它化學溶劑，以免腐蝕機殼表面和流入機內損壞元器件；

d)    若本機發生故障，非專業人員不要打開機器，應及時與當地經銷商、技術服務中心或直接與我公司聯系；

e)    避免硬物的碰撞；

2. 持卡人如何正確使用IC卡

1)    IC卡保持潔凈，不得靠近高溫、磁場或潮濕環境，不得彎曲

2)    本卡只能應用于本系統，請勿將其他感應卡片在本機刷卡，本卡也不得應用于非授權的其他系統
